Дорогие друзья. Представляем вам полиуретановые вододисперсионные двухкомпонентные краски для профессионального окраса изделий из резины (кроме изделий из силикона). Полиуретановые краски для резины обладают высокой адгезией к резиновым поверхностям, отлично переносят атмосферные и эксплуатационные нагрузки, колеруются в цвета RAL classic а также эксклюзивные цвета. Очень важным аспектом является абсолютная пожаробезопасность полиуретановых красок, воздушная сушка при комнатной температуре, отсутствие ядовитых паров, возможность нанесения на поверхность кистью, тампоном, валиком и, конечно, покрасочным пистолетом. Эти и другие технические параметры позволяют использовать полиуретановые краски для резины как на производстве, так и в условиях домашней мастерской.

ТЕХНОЛОГИЯ ПРИМЕНЕНИЯ

    Краски для резины являются двухкомпонентным вододисперсионным полиуретаном. Пользоваться двухкомпонентными красками для резины очень просто. Сначала нужно правильно подготовить поверхность к покраске. Глянец с поверхности можно не снимать, грунтовать тоже не нужно.  Проводим двухэтапную очистку резины.  Первый этап - это очистка резины антисиликоном. Второй этап - очистка изопропиловым спиртом. Температура окрашиваемой поверхности должна быть не ниже +17 градусов. В краску добавляем 10% отвердителя и тщательно перемешиваем. Время жизни смеси 3-4 часа. Наносить краску нужно покрасочным пистолетом с дюзой 1.2 -1.4 мм. Краску заправлять в бачок краскопульта следует через фильтр-воронку.   Окраска производится в 1-2 слоя. Межслоевая выдержка 40-50 минут. Толщина получаемого покрытия 80-100 мкм. Сушку покрытия производить при комнатной температуре в течении 12 часов. Интенсивно эксплуатировать изделие можно через 72 часа после покраски. Не высохшую краску можно убрать водой (лучше тёплой), так же и краскопульт промывается тёплой водой, а высохшую краску можно смыть - органическим растворителем P-646. Краски на водной основе следует хранить при температуре не ниже 5 градусов тепла. Расход краски: 100 г рабочей смеси на 1кв.м окрашиваемой площади. Полиуретановые краски на водной основе не имеют резкого запаха, пожаробезопасные, испарения не токсичны - их использование с помощью кисти, тампона, валика допускается в закрытых слабопроветриваемых помещениях. При покраске краскопультом используйте принудительную вентиляцию и противопыльные маски.

ЭКСПЛУАТАЦИЯ И ХРАНЕНИЕ

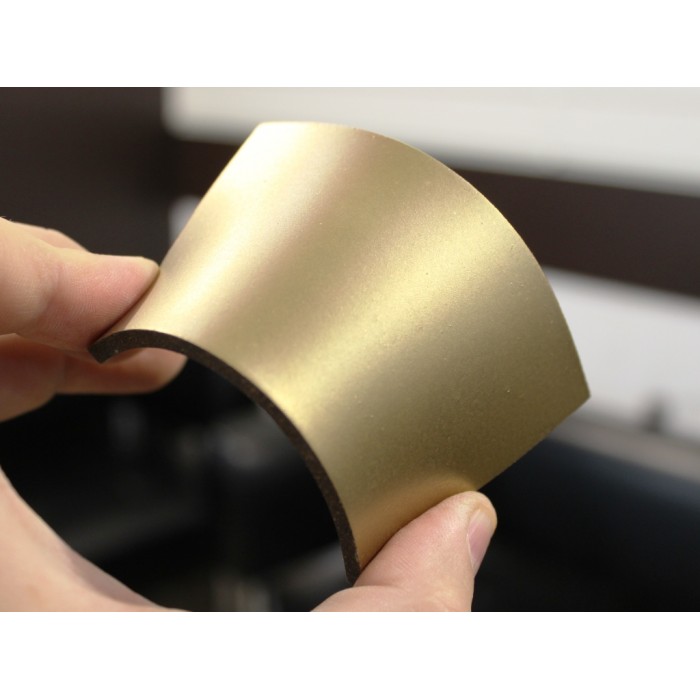

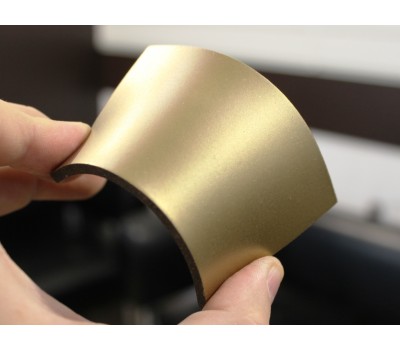

Полиуретановые краски для резины образуют полуматовое декоративное покрытие обладающее долговечностью, высокой эксплуатационной прочностью и атмосферной стойкостью. Однако, при эксплуатации покрытия, следует избегать воздействия на него органических растворителей типа Р646 и аналогичных, а также абразивных материалов типа битого стекла, щебня и др., которые могут нарушить целостность полиуретановой плёнки. Хранить не использованную краску нужно вдали от прямых солнечных лучей при положительных температурах в герметично закрытой таре. Срок хранения краски не более 2-х лет. При загустении краски в неё можно добавить до 10% обычной воды.
